Адресная система «ВС-ВЕКТОР-АП» серия SN с повышенной гарантией

Адресная система «ВС-ВЕКТОР-АП» SN включает приборы приемно-контрольные и управления охранно-пожарные адресные блочно-модульные и необходимый набор адресных извещателей различных типов и адресных оповещателей, а также дополнительные функциональные блоков адресных приборов.

Технические средства адресной системы «ВС-ВЕКТОР-АП» SN располагают следующими возможностями:

создать на объекте доступными средствами качественную, полноценную надежную пожарную сигнализацию и пожарное оповещение, соответствующие современным нормативным требованиям;
обеспечить эффективную, надежную охрану помещений от несанкционированного проникновения посторонних лиц;

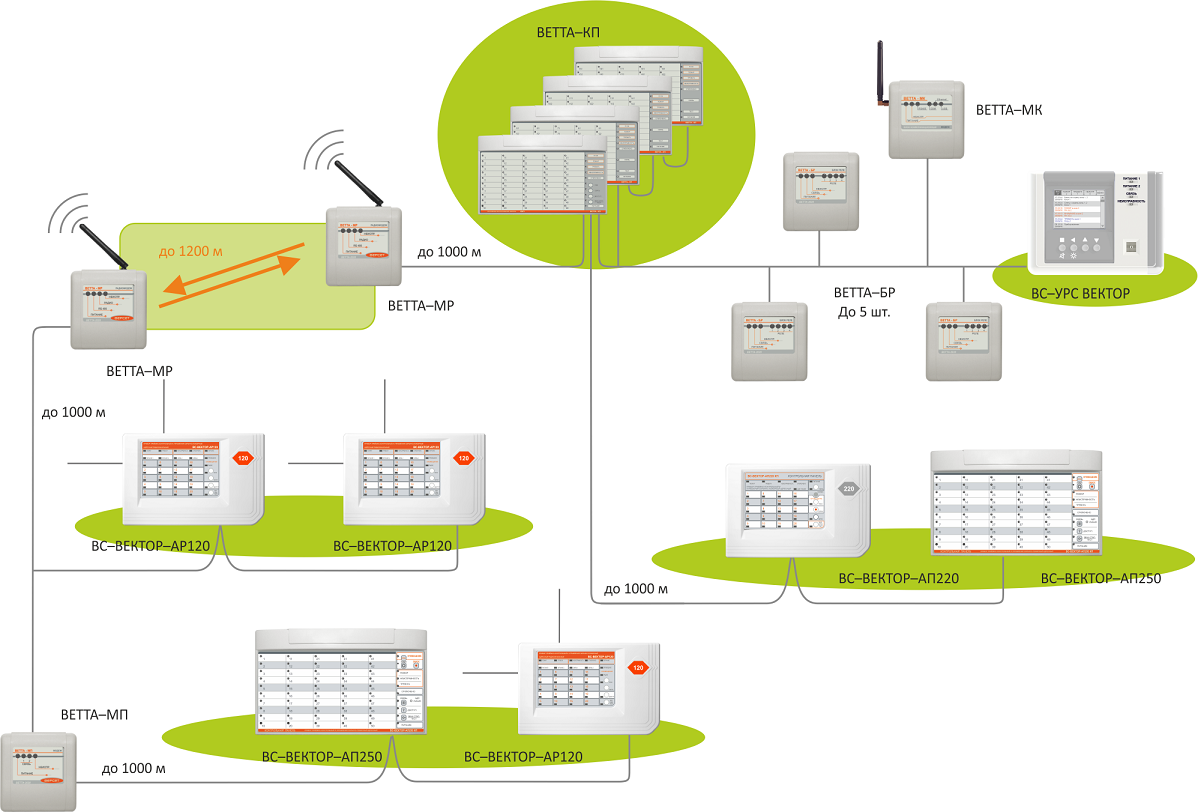

защищать как отдельный объект, так и несколько объектов на общей территории, интегрируясь с пультовой системой, системой передачи извещений «ВЕТТА-2020»;

Приборы приемно-контрольные адресные

ВС-ВЕКТОР-АП250

Назначение

Прибор «ВС-ВЕКТОР-АП250» SN предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Прибор «ВС-ВЕКТОР-АП250» SN применяется для создания на объекте системы пожарной и охранной сигнализации и пожарного оповещения. Основу прибора составляет контрольная панель «ВС-ВЕКТОР-АП250 КП» SN. В составе прибора также могут работать дополнительно подключаемые блоки, расширяющие его функции. Отдельный прибор «ВС-ВЕКТОР-АП250» SN может быть использован для целей пожарной и охранной сигнализации и оповещения на небольшом или среднем объекте. Группы приборов «ВС-ВЕКТОР-АП250» SN и «ВС-ВЕКТОР-АП220» SN совместно с системой передачи извещений «ВЕТТА-2020», объединяющей до 40 приборов, обеспечивают на средних и больших объектах пожарную сигнализацию и пожарное оповещение, охранную защиту в полном объеме.

Особенности

К контрольной панели «ВС-ВЕКТОР-АП250 КП» SN для расширения функций прибора могут быть подключены дополнительные функциональные блоки: устройство регистрации событий «ВС-УРС ВЕКТОР» SN, дополнительные контрольные панели индикации «ВЕТТА-ДКП» SN, дублирующие индикацию прибора, блоки реле «ВЕТТА-БР» SN.
Дополнительные блоки подключаются к приборной линии связи RS-485.
К адресному прибору «ВС-ВЕКТОР-АП250» SN подключается до 200 адресных устройств – адресных пожарных и охранных извещателей, адресных оповещателей, тревожных кнопок, других адресных устройств.
В приборе реализованы алгоритмы принятия решения о пожаре «А», «В», «С» по СП484. 1311500.2020.
Адресные устройства подключаются к двухпроводной адресной линии связи прибора, которая может иметь вид: «Кольцо», «Луч», «Два луча», «Звезда». Для проводов с площадью сечения 0,5 кв. мм длина адресной линии составляет 1,0 км. В случае использования двух лучей длина адресной линии будет двойная. Для расчета длины вариантов конфигурации адресной линии доступен программный калькулятор.
Адресные устройства получают питание от адресной линии. Адресные оповещатели в режиме оповещения дополнительно получают питание от автономных источников питания – литиевых батарей.
Адресные извещатели и тревожные кнопки закрепляются за 47-ю адресными зонами охраны, все адресные оповещатели закрепляются за одной зоной оповещения.
В приборе предусмотрен запуск пожарного оповещения ручным способом при помощи кнопки «Пуск» КП прибора, либо с помощью адресного устройства дистанционного пуска «ВС-УДП-АП».
Управление адресными зонами и группами зон выполняется с помощью электронных ключей ТМ, общим количеством до 255.
Прибор может работать отдельно, или в составе пультовой системы, системы передачи извещений «ВЕТТА-2020».
Прибор имеет две линии связи RS-485: системную, для включения в пультовую систему, систему передачи извещений «ВЕТТА-2020» и приборную для подключения дополнительных внешних блоков. Обмен по линиям связи RS-485 выполняется со скоростью 38400 бит/сек.
Прибор ведёт журнал событий с привязкой ко времени размером 2000 событий. Посмотреть журнал событий можно с помощью устройства регистрации событий «ВС-УРС ВЕКТОР» SN, или компьютерной программы «Конфигуратор» прибора «ВС-ВЕКТОР-АП250» SN, или средствами «ВЕТТА-2020», при работе в составе системы.
